氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列
氣動真空蝶閥

氣動真空蝶閥

  • 閥門型號:GIQ高真空蝶閥
  • 通徑規格:DN50-DN400
  • 結構形式:對夾式
  • 閥體材質:不銹鋼304、316、316L
  • 公稱壓力:1.3×10-5Pa~3×105Pa
  • 適用溫度:丁腈橡膠-25~+80℃,氟橡膠-30~+150℃
  • 應用范圍:真空系統,空氣及非腐蝕性氣體
  • 產品特點:密封性能好,能用于真空狀態,也可在低壓狀態下使用
氣動高真空蝶閥概述:

GIQ氣動高真空蝶閥是指工作壓力低于標準大氣壓,形成一定真空的閥門,是真空系統中用來調節氣流量、切斷和接通管路的元件,一般用于控制空氣和非腐蝕性氣體。氣動真空蝶閥的閥板采用夾緊結構,把閥板的密封圈夾緊,泄露量為零,除了能用在真空狀態下,也能在低壓狀態下使用。氣動真空蝶閥以壓縮空氣為動力,帶動碟板旋轉來作啟閉運動,從而達到對管路氣流的接通或切斷,分為雙作用和單作用,單作用具有彈簧復位的作用,可在故障時自動復位。

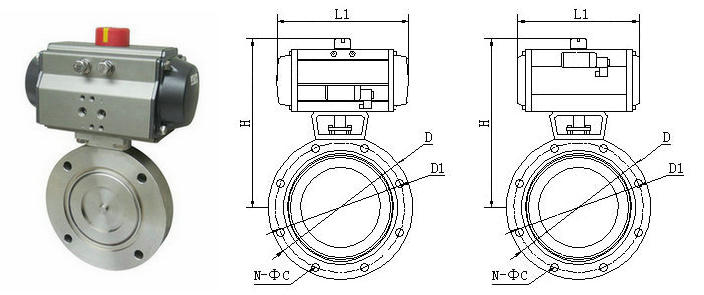

氣動真空蝶閥結構圖
氣動高真空蝶閥特點:

1、軸承采用自潤滑軸承,摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止,實現可靠的密封,雙向零泄漏。
4、軸封采用具有自動補償的特殊結構,隔斷外界大氣與管道的連通,從而保證管道的真空度。

氣動高真空蝶閥技術參數:


適用范圍(Pa)2x105~1.3x10-5
漏氣率(Pa.L/S)≤1.3x10-6
驅動形式壓縮空氣(4-7bar)
介質溫度(℃)丁腈橡膠-25 ~ +80,氟橡膠-30 ~ +150
法蘭標準GB6070.3-85
安裝位置任意
作用形式
單作用式:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用式:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
控制方式  開關型(開關切斷)
 調節型(4-20mA信號調節流量大?。?/span>

氣動高真空蝶閥執行機構:

執行器型號GT、AT、AW系列單雙作用氣動執行器
供氣壓力0.4~0.7MPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式單作用執行機構、雙作用執行機構
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動高真空蝶閥連接尺寸:

公稱通徑(DN)506380100125150200250300400
連接尺寸A263235505560
ΦD110130145165200225285335425510
ΦB90110125145175200260310395480
n-ΦC4-Φ98-Φ94-Φ1212-Φ1112-Φ1416-Φ14

相關產品: 電動真空蝶閥
