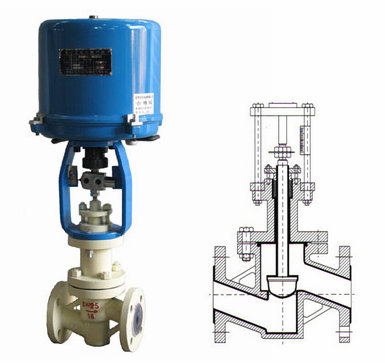

電動襯氟調節閥
- 閥門型號：ZDLPF46
- 通徑規格：DN20～DN150mm
- 結構形式：單座柱塞襯氟閥芯
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16
- 適用溫度：-40-180℃
- 應用范圍：酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體
- 產品特點：耐腐蝕、密封性能好、泄露量小
電動襯氟調節閥概述：
ZDLPF46電子式電動襯氟調節閥具有良好的耐腐蝕性能，該閥接觸介質的部位（閥體內腔、閥芯、閥座）全襯有氟塑料，能耐酸、堿，強腐蝕介質，且密封性能好，采用聚四氟乙烯材質的密封，確保無滲漏，泄漏量小，由于閥芯、閥座是軟密封，故泄漏量低于國家Ⅳ級標準。電動襯氟調節閥可廣泛適用于對酸、堿等強腐蝕機制和有毒、易揮發等氣體、液體介質的過程控制、調節。
電動襯氟調節閥特點：
電動襯氟調節閥內有伺服放大器，無需另配伺服放大器，輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小、重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
電動襯氟調節閥參數：
|
閥體 |
|
形 式 |
直通單座球型閥 |
|
公稱通徑 |
G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
|
公稱壓力 |
PN16bar |
|
法蘭標準 |
RF |
|
材 料 |
鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等 |
|
工作溫度 |
-40-180℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料 |
|
閥內組件 |
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
閥芯材料 |
2Cr13、襯聚四氟乙烯(F46) |
|
閥座材料 |
2Cr13、襯聚四氟乙烯(F46) |
|
波紋管材料 |
聚四氟乙烯{ F46） |
電動襯氟調節閥執行器：
|
執行機構 |
|
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
|
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
|
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC |
|
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 |
|
環境溫度：-25 +70℃ 環境濕度：≤95% |
